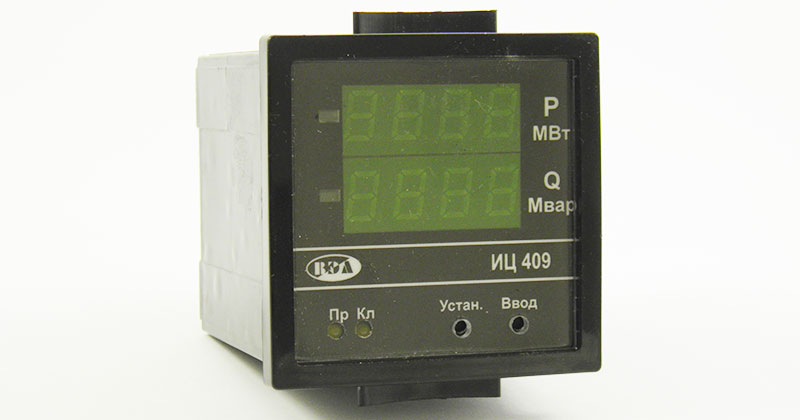

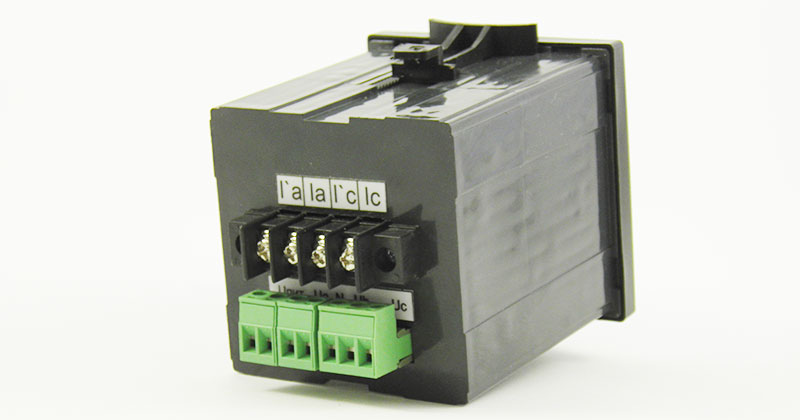

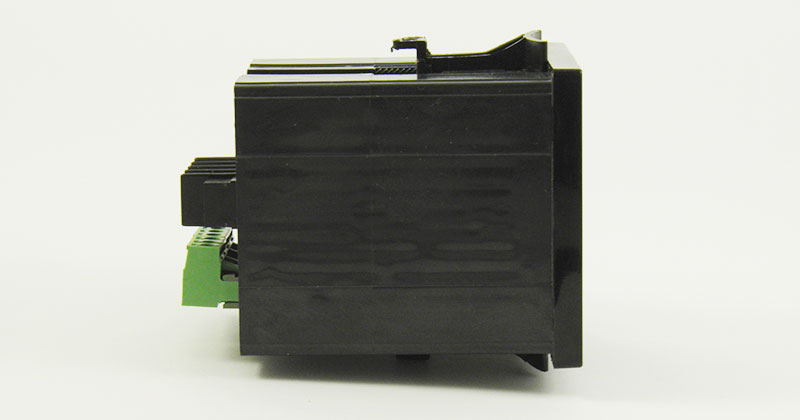

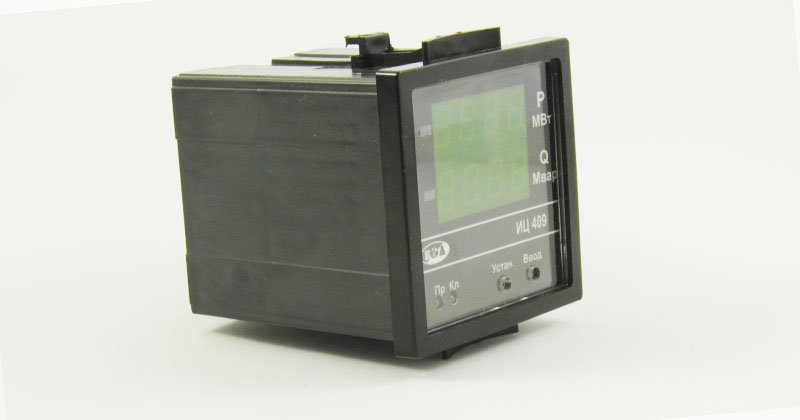

Комбінований індикатор потужності ИЦ409

Призначення та принцип роботи:

Індикатор забезпечує вимірювання активної та реактивної потужності змінного струму. Під’єднання індикатора до вимірюваної мережі — через трансформатори напруги і струму.

Найменування параметра	Од. вим.	Величина
1. Номінальна напруга, що подається на вимірювальний вхід	В	100
2. Номінальний струм, що подається на вимірювальний вхід	А	5
3. Діапазон вимірюваних потужностей:	Pном; Qном	0,05…1,2
4. Межі допустимої основної похибки	%	±1,0
5. Діапазон напруг живлення: — змінного струму частотою 50–60 Гц — постійного струму	В В	85…265 110…350
6. Споживана потужність, не більше	Вт	2
7. Габаритні розміри	мм	72×72×97
8. Розмір установчого отвору	мм	68×68
9. Маса, не більше	г	250
10. Діапазон робочих температур	°С	–40 — +55
11. Ступінь захисту згідно з EN 60529/IEC 529: — корпусу: — роз’єму:		IP 40 IP 20
