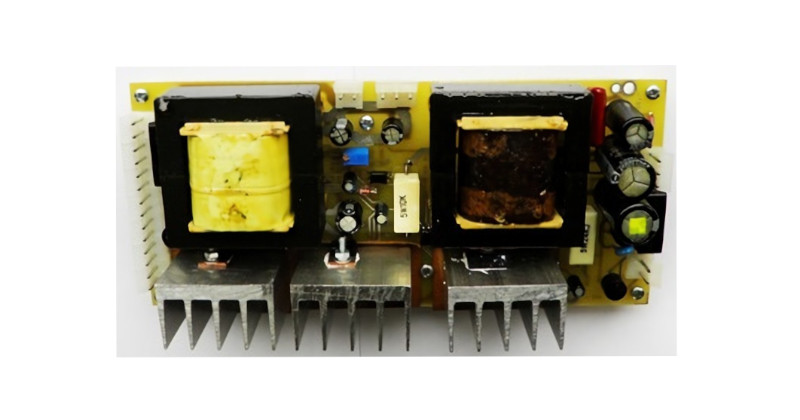

Джерело допоміжного електроживлення ИВЭ-1

Сучасна радіоелектронна апаратура складається з багатьох функціональних блоків, які потребують кількох живлячих напруг, електрично ізольованих від первинного джерела та одна від одної. Формування цих напруг забезпечує джерело допоміжного електроживлення, яке називають також джерелом оперативного живлення або джерелом вторинного живлення для власних потреб.

Призначення:

Джерело допоміжного електроживлення ИВЭ-1 призначено для отримання напруги змінного струму частотою 100 кГц. Подальші трансформація та фільтрація напруги підвищеної частоти дозволяють суттєво зменшити масу й габаритні розміри джерел живлення низьковольтних малопотужних кіл гальванічно ізольованою напругою. Джерело живлення має також виходи на 12 В і 24 В постійного струму.

Технічні характеристики:

• Сумарна неперервна вихідна потужність джерела 200 Вт.
• Ефективність перетворення за вихідної потужності 200 Вт — не гірше 95 %. Діапазон регулювання вихідної напруги, Uном ± 5 %.
• Діапазон живлячих напруг по входу XS1: — від джерела постійного струму напругою (200…430) В; — від джерела змінного струму частотою 50 Гц напругою 220 В ± 30 %. Вхід XS1 є основним живлячим входом і захищений плавкою вставкою. по входу XS2: — від джерела змінного струму частотою 50 Гц напругою 220 В ± 30 %. Вхід XS2 призначено для резервування живлення від мережі загального користування. За потреби гальванічної розв’язки джерел по входах XS1 і XS2 напругу на вхід XS2 слід подавати через розділовий трансформатор 220/220 В 50 Гц, 200 Вт.

Вихід № 1, роз’єми XS4 — XS10 (рівнозначні):

• Номінальна вихідна напруга змінного струму частотою 100 кГц — 90 В.
• Форма вихідної напруги — двополярні прямокутні імпульси зі шпаруватістю 50 %.
• Коефіцієнт заповнення вихідної напруги 50 %.
• Максимальна сумарна неперервна вихідна потужність по виходу № 1 за відсутності навантаження на виходах № 2 і № 3 — 200 Вт. Виходи XS4 – XS10 є основними та захищені плавкою вставкою.

Виходи № 2, № 3, роз’єми XS3, XS11:

• Номінальна вихідна напруга постійного струму по виходу № 2 — 12 В, 24 В.
• Номінальна вихідна напруга постійного струму по виходу № 3 — 24 В.
• Сумарний максимальний струм навантаження по виходах № 2, № 3 — 2,5 А.
• Поріг спрацьовування захисту за перевищення Uвих (відбувається вимкнення джерела) — не більше 20 % від Uном.
• ИВЭ-1 має гальванічну розв’язку між входом і виходом.
• Схему під’єднання ИВЭ-1 показано в довідковому листку на рисунку 3.
• Перетворювач виготовляється у вигляді друкованої плати.
• Габаритні та приєднувальні розміри ИВЭ-1 наведено в довідковому листку на рисунку 2.
• Маса перетворювача — не більше 1,0 кг.
• Робоче положення — горизонтальне.
• Перетворювач виготовлено у кліматичному виконанні У категорії розміщення 3.1 за ГОСТ 15150-69 і призначено для роботи за температур від −25 до +55 °C, відносної вологості повітря до 80 %, атмосферного тиску від 650 до 800 мм рт. ст.
• Перетворювач призначено для експлуатації в невибухонебезпечному середовищі, що не містить газів і пари в концентраціях, які руйнують метал та ізоляцію, без насиченої водяної пари та струмопровідного пилу.
• Допустима вібрація: частота від 1 до 35 Гц за прискорення 4 м/с².
• Позначення під час замовлення: Джерело допоміжного електроживлення ИВЭ-1.

Документація:

• Довідковий листок на джерело допоміжного електроживлення ИВЭ-1
