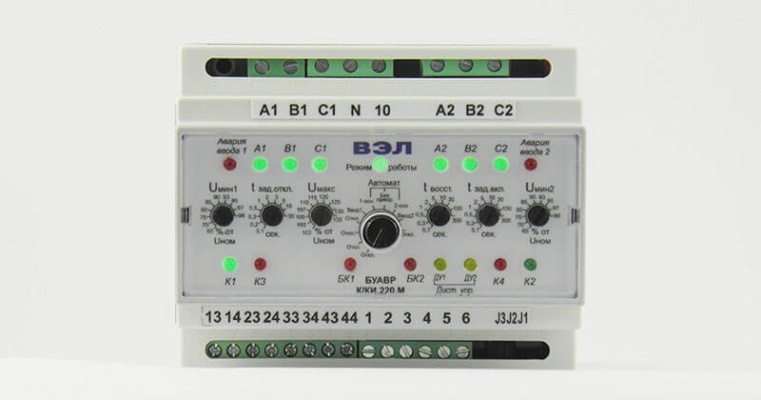

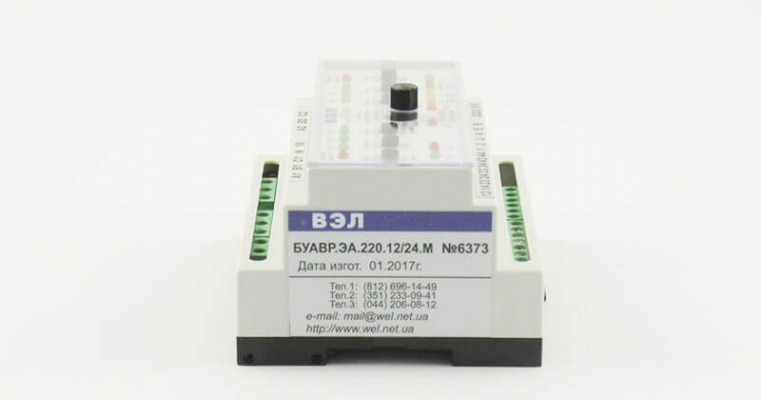

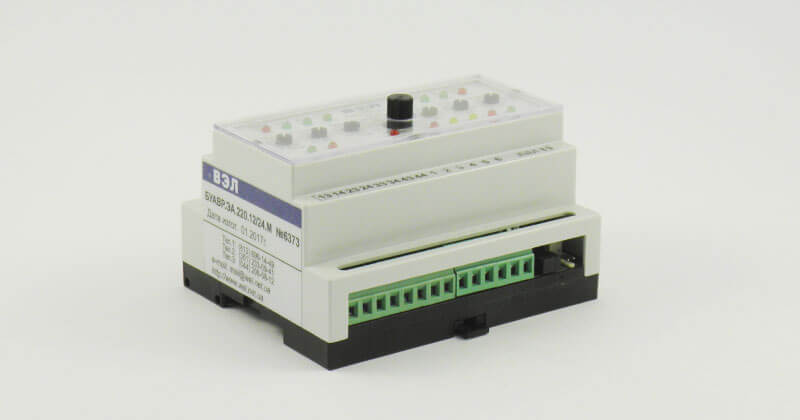

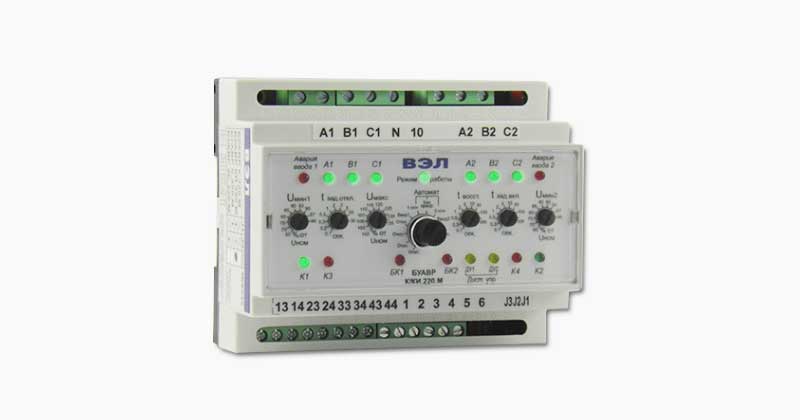

EnglishБлок керування БУАВР.М
Родина блоків керування автоматичним введенням резерву (АВР) з підвищеною стійкістю до перенапруг
Призначення:
- Здійснює керування та автоматичне введення резерву від одного джерела на інше залежно від стану «основної» та «резервної» мереж.
- Забезпечують контроль стану вводів, керування контакторами, магнітними пускачами, автоматичними вимикачами з мотор-приводом, секційними вимикачами, запуск і введення електрогенераторної установки.
- Блок керування автоматичним введенням резерву БУАВР М призначено для роботи у складі пристроїв автоматичного увімкнення резервного живлення (АВР) у мережах електропостачання.
Відмітні особливості:
- Визначення середньоквадратичного значення напруги в кожній фазі виконується шляхом багаторазового вимірювання напруги протягом кожного періоду мережевої напруги та математичної обробки результатів у реальному масштабі часу.
- Кілька модифікацій залежно від силової схеми АВР. Вибір модифікації БУАВР виконується за допомогою перемичок.
- Підвищена стійкість до перенапруг на фазах.
- Виконавчі реле з гальванічно ізольованими контактами.
- Індикація стану вхідних і вихідних кіл.
- Зручне введення та наочна індикація параметрів уставок.
- Виконано у пластмасовому корпусі, призначеному для кріплення на DIN-рейку.
- Мікропроцесорна технологія обробки сигналів забезпечує високу функціональність, точність і надійність пристрою.
- До електричних мереж 0,4 кВ блок під’єднується безпосередньо. Для під’єднання до мереж вищої напруги потрібен знижувальний трансформатор (Адаптер живленняАП1).
| ГРУПА ЗНАКІВ | ОПИС | ВАРІАНТИ |
|---|---|---|
| x1 | Модифікація БУАВР |
|
| x2 | Номінальна фазна напруга |
|
| x3 | Наявність входу зовнішнього живлення |
|
Документація:
- Настанова з експлуатації БУАВР.М
- Альбом схем АВР на базі блоків керування родини БУАВР.М
