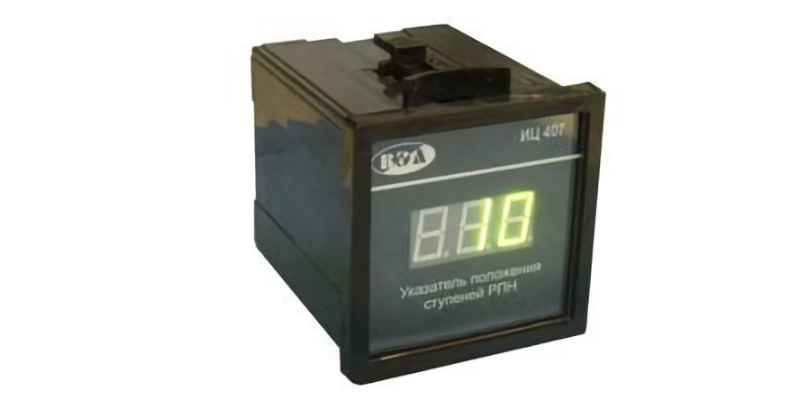

Указатель положения ступеней регулятора под нагрузкой (РПН) ИЦ407

Назначение:

  • Указатель положения ступеней регулятора под нагрузкой (РПН) предназначен для индикации положения переключателя отпаек силового трансформатора.
  • Работа от резистивного датчика положения ступеней.

Отличительные особенности:

  • Двухразрядная, цифровая индикация положения ступени регулятора.
  • Конструктивное исполнение для установки на щит с задним подсоединением подводящих проводов с помощью клеммников.
  • Имеет функцию калибровки под конкретный датчик положения переключателя отпаек, что позволяет учесть разброс сопротивлений датчика и подводящих проводов.
  • Изготавливается под различное количество ступеней РПН.

Технические характеристики:

  • Количество указываемых ступеней оговаривается при заказе.
  • Сопротивление датчика положения РПН: не менее 80 ОМ.
  • Напряжение, подаваемое на датчик положения РПН: 2,5 В.
  • Диапазон напряжений питания:
    — переменного тока частотой 50 Гц: 85 ÷ 265 В;
    — постоянного тока: 60 ÷ 350 В.
  • Потребляемая мощность: не более 2 Вт.
  • Габаритные размеры: 72×72×97 мм.
  • Размер установочного отверстия: 68×68 мм.
  • Высота цифр: 14 мм.
  • Цвет свечения (по требованию): красный (зеленый или желтый).
  • Вес: 200 г.
  • Диапазон рабочих температур: –40 — +55 ºС.
  • Степень защиты в соответствии с EN 60529/IEC 529:
    — электронного блока: IP40;
    — клеммника: IP20.
  • Способ монтажа и способ присоединения внешних выводов:
    — для монтажа на переднюю панель;
    — заднее подсоединение подводящих проводов с помощью клеммников.
