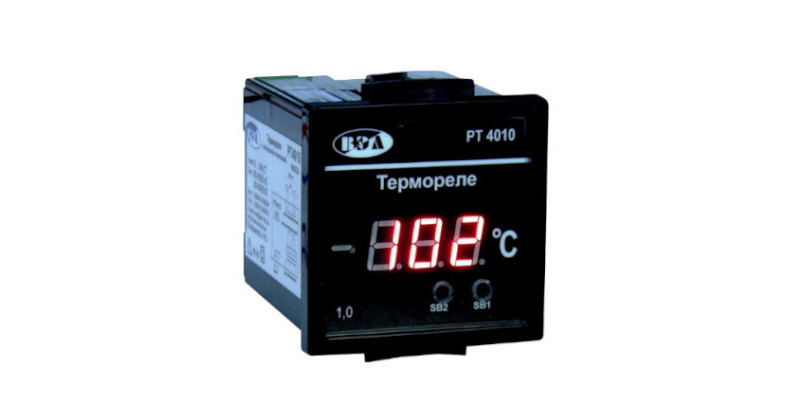

Термореле з цифровою індикацією РТ4010

Призначення:

Термореле призначено для вимірювання та індикації температури й видавання сигналів на пристрої керування.

Відмітні особливості:

• Індикація виміряного значення температури за допомогою трирозрядного цифрового індикатора.
• Додатковий розряд для індикації від’ємного значення температури.
• Наявність одного або двох виконавчих реле, залежно від виконання, з перемикальними групами контактів, що дозволяє видавати сигнали керування за різних значень вимірюваної температури.
• Програмовані значення порогів спрацьовування по двох незалежних каналах.
• Програмування спрацьовування на зниження або на підвищення температури.
• Можливість видавання ШІМ-сигналу через оптопару з «n-p-n» або симісторним виходом із потрібною функцією регулювання.
• Виконання для роботи з різними типами давачів температури: — платиновими, мідними, нікелевими термоперетворювачами опору; — термодавачами типу NTC (термісторами) та PTC (позисторами); — термопарами типу E, J, K, N, R, S, T; — термодавачами на основі «p-n» переходу.
• Виконання з під’єднанням термодавача за дво-, три- та чотирипровідною схемою.
• Захист від несанкціонованого перепрограмування порогів спрацьовування за допомогою пароля.
• Живлення від мережі постійного або змінного струму.
• Гальванічна розв’язка між вимірювальним входом, входом живлення та вихідними контактами.
• Можливість обміну даними та керування через інтерфейс RS485, протокол Modbus.

Документація:

• Довідковий листок на термореле РТ4010
• Настанова з експлуатації на термореле РТ4010
