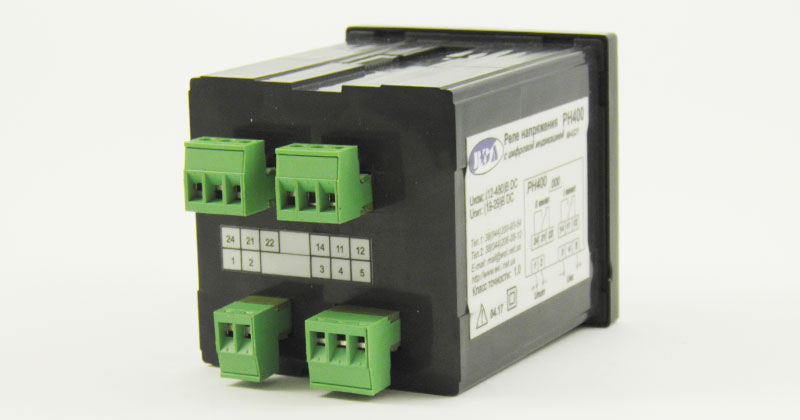

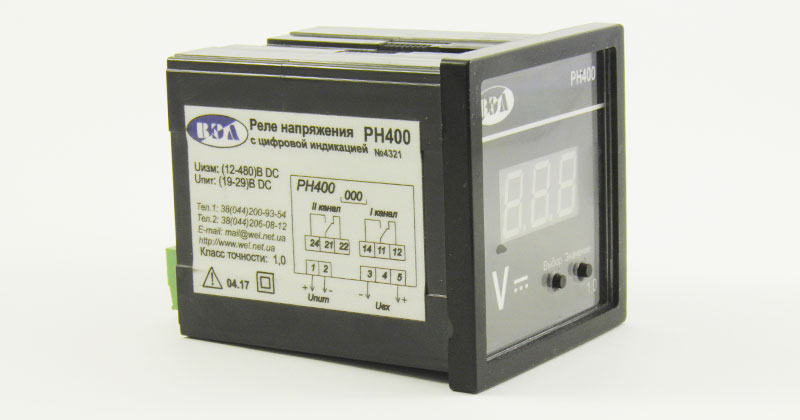

Реле напруги РН400

Призначення:

Реле напруги призначені для контролю електричних кіл постійного та змінного струму й видавання сигналів на пристрої захисту або керування.

Відмітні особливості:

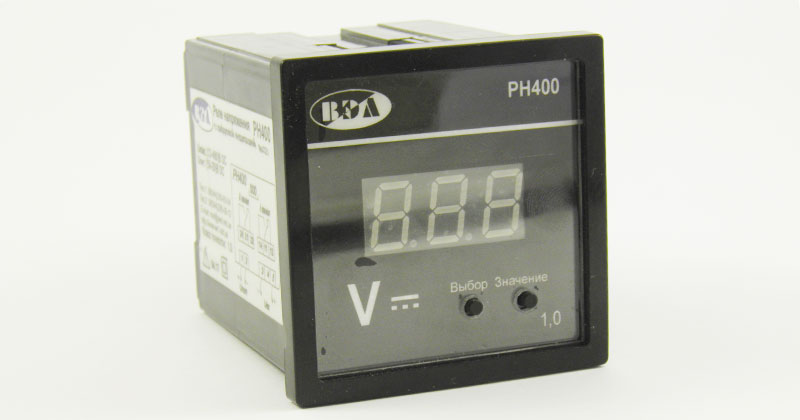

• Індикація виміряного середньоквадратичного значення напруги за допомогою три- (чотири-) розрядного цифрового індикатора.
• Робота в широкому діапазоні вимірюваних напруг. Наявність двох виконавчих реле з перемикальними групами контактів дозволяє видавати сигнали керування за різних рівнів вимірюваної напруги та з різними часовими затримками.
• Окремо програмовані значення порогів спрацьовування, гістерезису на повернення, часу затримки спрацьовування та повернення по двох незалежних каналах забезпечують функції реле мінімальної та максимальної напруги в одному пристрої.
• Для струмового реле можливий вибір різних кривих спрацьовування.
• Захист від несанкціонованого перепрограмування за допомогою пароля.
• Живлення від мережі постійного або змінного струму.

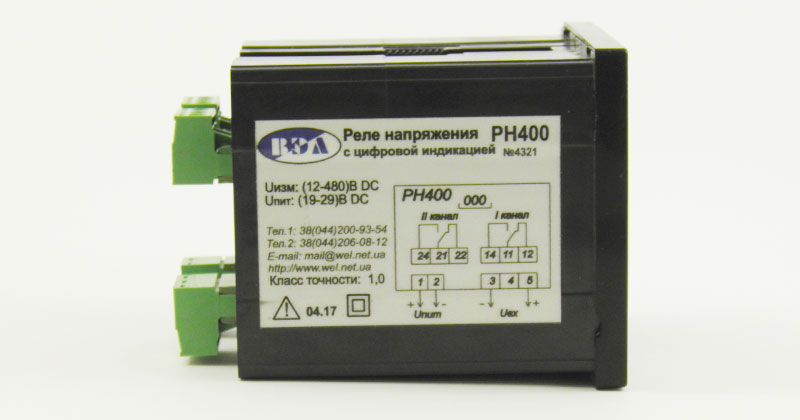

• Гальванічна розв’язка між вимірювальним входом, входом живлення та вихідними контактами.
• Можливість вимірювання напруги в широкому діапазоні частот — від постійного струму до 400 Гц, а також діючого (ефективного) значення напруги довільної форми в зазначеному діапазоні частот.
• Можливість обміну даними та керування через інтерфейс RS485, протокол Modbus.

Документація:

• Короткий довідковий листок на РН400, РТ400
• Інструкція з програмування реле напруги РН400
• Заміна щитових стрілкових вимірювальних приладів розмірами 132×132 і 172×172 на щитові цифрові прилади виробництва НВП «ВЕЛ»
