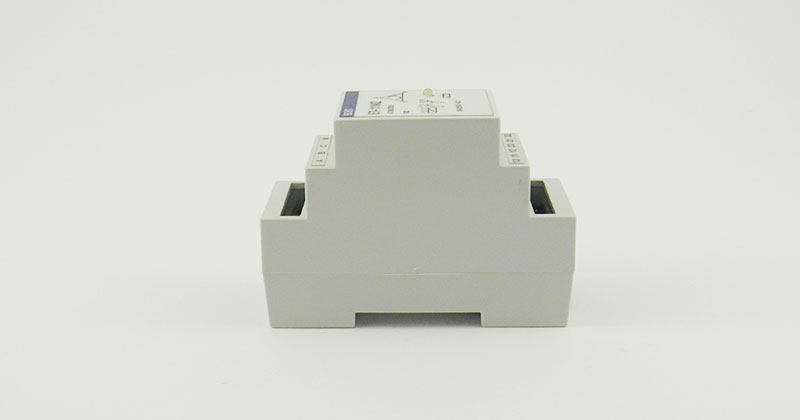

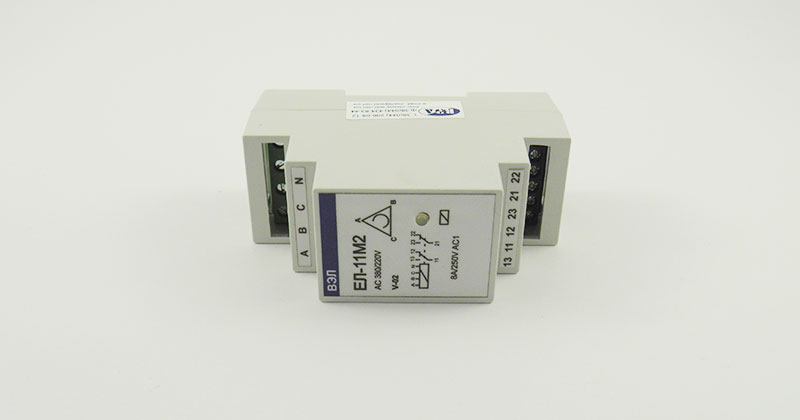

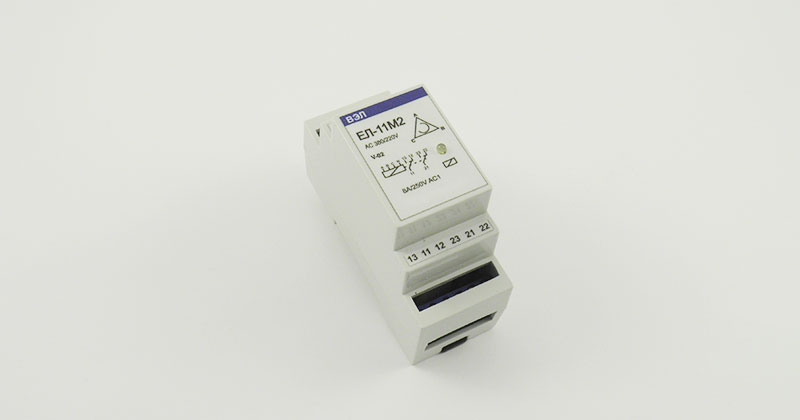

Реле контроля фаз ЕЛ11М2​

Отличительные особенности:

  • Микропроцессорное управление, цифровая обработка сигнала.
  • Не требует регулировки.
  • Контроль пропадания фазы.
  • Контроль последовательности фаз.
  • Контроль перекоса фаз.
  • Контроль Uмин., Uмакс.
  • Контроль обрыва нулевого провода.
  • Задержка отключения при снижении напряжения ниже Uмин, выше Uмакс.
  • Наличие гистерезиса (коэфициента возврата) при повторном включении.
  • Индикация состояния входа и выхода на двухцветном светодиоде.
  • Питается от контролируемой сети.
  • Две группы изолированных переключающих контактов
  • Крепление на DIN — рейку, узкий корпус (35мм).
  • Возможность программного изменения уставок по напряжению, гистерезису, времени срабатывания.

Технические характеристики:

  • Схема подключения контролируемой цепи: 3 фазы с нейтралью.
  • Номинальное рабочее напряжение 380/220В
  • Частота сети, 48 — 62 Гц
  • Верхний порог срабатывания, 264В
  • Нижний порог срабатывания, 165В
  • Гистерезис,10 В
  • Задержка срабатывания по Uмин, а также при обрыве фазы, 1с
  • Задержка срабатывания по Uмакс, а также полном пропадании напряжения по 3-м фазам, 0,15с
  • Задержка срабатывания при смене порядка чередования фаз, 0.1с
  • Активная потребляемая мощность, не более, 3Вт
  • Напряжение изоляции вход-контакт, контакт — контакт, 1000В
  • Габаритные размеры, 90х65х35 мм
  • Вес, не более, 200 гр.
  • Диапазон рабочих температур, (-25 – +55)°С
  • Точность срабатывания по напряжению не хуже ±3%
  • Точность отработки времени задержки, не хуже ±5%
  • Климатическая категория УХЛ
  • Степень защиты IP20
  • Способ монтажа и способ присоединения внешних выводов:
  • для монтажа на DIN-рейку; подключение подводящих проводов с помощью клеммников
  • Зажимы для подключения допускают подключение внешних проводников сечением не менее 1,5мм2.
