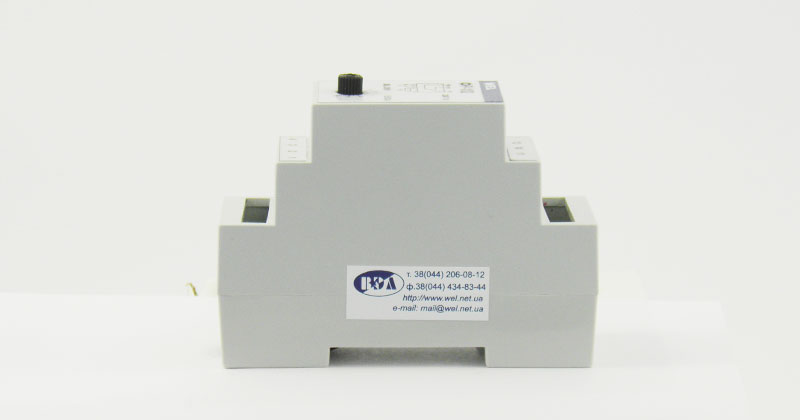

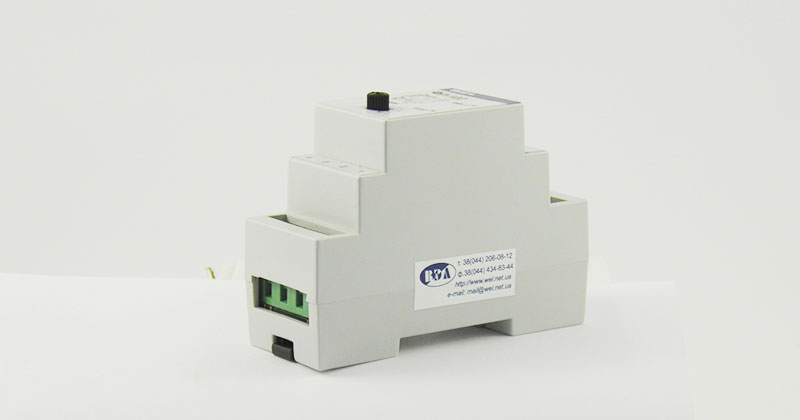

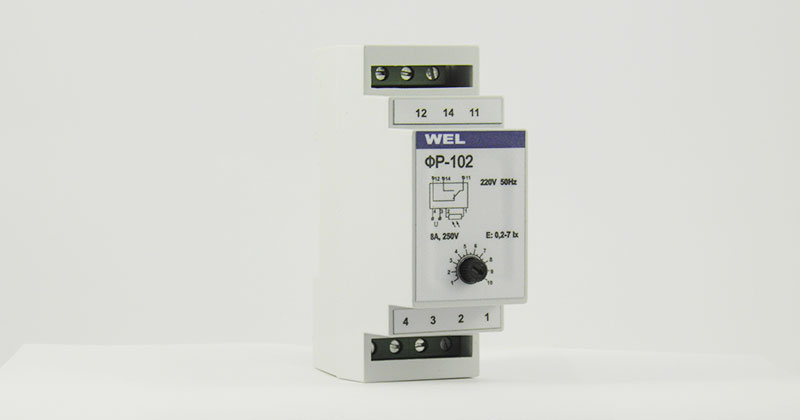

Фотореле з релейним виходом ФР102 (сутінковий вимикач)

Призначення:

Призначений для автоматичного вмикання та вимикання вуличного освітлення, а також може слугувати елементом автоматичного керування різними пристроями залежно від освітленості.

Відмітні особливості:

• Фотореле з релейним виходом.
• Як світлочутливий елемент використовується фотодавач ФД-1 або фоторезистор СФ2-5.
• Реле має ручне регулювання рівня спрацьовування.

Технічні характеристики:

• Напруга живлення 220 В, 50 Гц
• Споживана потужність 3 Вт
• Діапазон регулювання порога спрацьовування: (0,5–8) лк
• Діапазон робочих температур: (−25 … +55) °C
• Температура зберігання (−40…+70) °C
• Маса, не більше 54 г.
• Габаритні розміри (86×65×36) мм
• Ступінь захисту згідно з EN 60529/IEC 529: — реле IP40; — клемники IP20
• Спосіб монтажу та спосіб приєднання зовнішніх виводів: — для монтажу на DIN-рейку; — під’єднання підвідних проводів за допомогою клемників.

Найменування параметра	Реле має
	ФР101	ФР102
Комутована напруга	(20-275)V, AC	(6-380)V, AC, DC
Комутований струм	0.75A	8A/250V, AC
Максимально допустима комутована потужність для резистивного навантаження	100W	2000W
