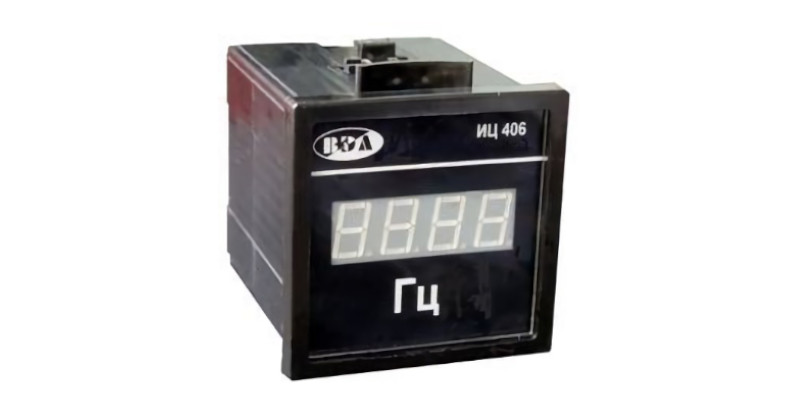

Частотомір щитовий для контролю частоти в мережі змінного струму ИЦ406С

Призначення:

• Вимірювання та індикація частоти.
• Видавання сигналів керування двома незалежними каналами (опційно).

Відмітні особливості:

• Індикація виміряної величини за допомогою три- або чотирирозрядного цифрового індикатора.
• Зв’язок із верхнім рівнем через інтерфейс RS485, протокол Modbus (опційно).
• Живлення від мережі постійного або змінного струму.
• Гальванічна розв’язка між входом живлення та вимірювальним входом.

Технічні характеристики:

• Діапазон вимірюваних частот, Гц: 20,00–70,00.
• Вхідна напруга, В: 5–50; 10–100; 100–600.
• Діапазон напруг живлення: — змінного струму частотою 50 Гц, В: 85 ÷ 265; — постійного струму, В: 60 ÷ 350.
• Споживана потужність не більше 2 Вт.
• Габаритні розміри: 72×72×97 мм.
• Розмір установчого отвору: 68×68 мм.
• Висота цифр: 14 мм.
• Колір свічення (на вимогу): червоний, зелений або жовтий.
• Допустима напруга між входом живлення та вимірювальним входом: 1000 В.
• Діапазон робочих температур, °C: −40 ÷ +55.
• Ступінь захисту згідно з EN 60529/IEC 529: — електронного блока IP40; — клемника IP20.
• Спосіб монтажу та спосіб приєднання зовнішніх виводів: — для монтажу на передню панель; — під’єднання підвідних проводів за допомогою клемників.
• За погодженням із замовником виготовляються частотоміри з числом розрядів до 6, з іншим діапазоном вимірюваних частот, іншим діапазоном вхідної напруги, з напругою живлення від 5 В DC/AC.
