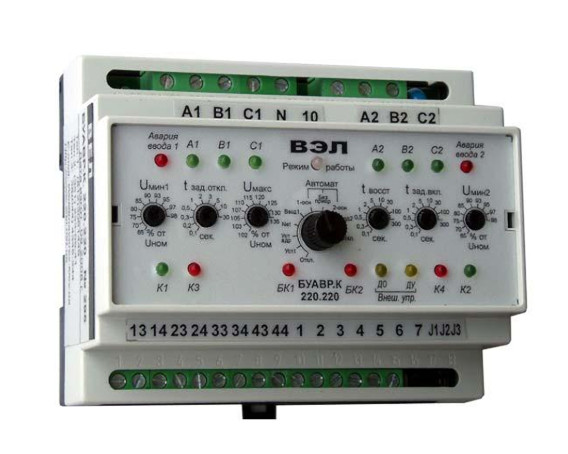

Блок управления БУАВР.К.220.М

для АВР с двумя вводами и одной нагрузкой

Назначение:

  • БУАВР предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.
  • БУАВР может применяться в сетях электроснабжения в составе устройств:
    — автоматического включения резерва (АВР);
    — аварийного включения резерва.
  • БУАВР обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.
  • БУАВР предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.

Особенности:

  • БУАВР изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69 и предназначен для работы при температурах от -250С до +550С, относительной влажности воздуха до 80%, атмосферном давлении от 650 до 800мм.рт.ст.
  • Стойкость к механическим внешним воздействующим факторам – по ГОСТ 17516.1, группа М6
  • Допустимая вибрация: диапазон частот от 1 до 35 Гц с ускорением не более 4м/с2.
  • Питание БУАВР осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода.
  • При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания.
  • К электрическим сетям 0,4 кВ БУАВР подключается непосредственно.
  • Подключение к сетям напряжением 6кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100В (Исполнение БУАВР с входным напряжением 100В).
