Щит АВР для дахових котелень однофазний

Щит АВР для дахових котелень однофазний. Забезпечує збереження опалення квартири за вимкнення централізованого електропостачання.

Призначення

Щит АВР розроблено спеціально для живлення дахових котелень багатоквартирних будинків в умовах частих вимкнень центрального електропостачання. За зникнення напруги в мережі загального користування запускається генераторна установка, після чого АВР автоматично під’єднує джерело резервного живлення до критичних навантажень котельні. Такими навантаженнями є центральний контролер котельні та циркуляційні насоси. Також до виходу щита АВР ви можете під’єднати джерело резервного живлення під’їзного інтернет-роутера. Це забезпечить наявність інтернету за зникнення централізованого живлення. Струм величиною 10 ампер, як правило, достатній для живлення зазначених навантажень. Такий струм забезпечує невеликий однофазний бензиновий або дизель-генератор на напругу 220 В AC. З появою напруги в мережі щит АВР автоматично від’єднується від генераторної установки й під’єднує навантаження до мережі загального користування. Окрім безперебійного живлення дахових котелень, щит АВР може бути використаний для безперебійного живлення об’єктів різного призначення потужністю до 2,2 кВт однофазною мережевою напругою. АВР забезпечує автоматичний перехід від основного джерела живлення на резервне за неприпустимих відхилень напруги у фазах, а також за зникнення напруги в живлячій мережі. Як джерело резервного живлення можна використовувати резервний ввід, під’єднаний до підстанції, що живиться від іншої лінії, або невеликий однофазний бензиновий чи дизель-генератор на напругу 220 В AC.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Номінальна вхідна напруга, В — 220 ±5 %
• Номінальний вхідний струм, А — 10
• Частота вхідної напруги, Гц — 50
• Номінальна вихідна напруга, В — 220 ±5 %
• Номінальний вихідний струм, А — 10
• Частота вихідної напруги, Гц — 50
• Діапазон робочих температур −20 … +40 °C.
• Діапазон температур зберігання −20 … +55 °C.
• Габаритні розміри (В×Ш×Г, мм) 317×272×100 мм
• Маса, не більше — 3 кг.

Опис конструкції

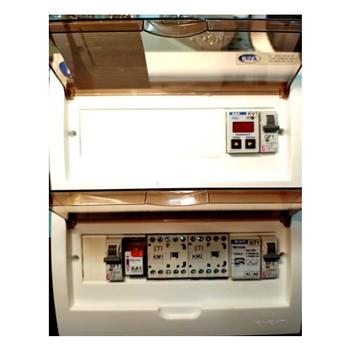

Щит АВР складається з пластикового корпусу, у якому встановлено автоматичні вимикачі, контактори, проміжне реле, реле контролю напруги, реле часу. Ми виробляємо щити АВР на різні струми навантаження, однофазні та трифазні, на контакторах, автоматичних вимикачах з мотор-приводом і перемикачах навантаження, на 2, 3 і 4 вводи. Щодо замовлення звертайтеся за 38 (044) 206-08-12, 38 (044) 200-93-54, e-mail: [email protected] Настанова з експлуатаціїДовідковий листок на щит АВР для дахових котелень однофазний
